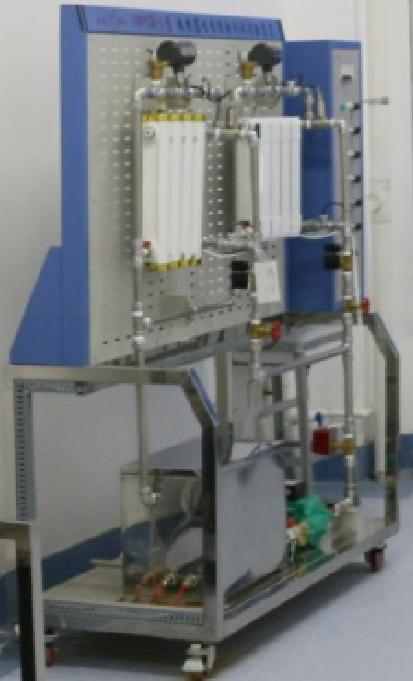

SBRT69E散熱器熱工裝性能實驗裝置
散熱器熱工裝性能實驗置 是根據相關課程教學大綱要求而研制。能開設熱力學基本定律、工質基本熱力性質及能量有效轉換等實驗項目，通過實驗使學生掌握相關熱工參數的測試方法。適合動力、機械類相關專業《工程熱力學傳熱學》、《熱工學》等課程的實驗教學設備
二、技術參數
1工作環境溫度： 0-40℃。
2工作環境濕度：< 80% 。
3電源工作電壓：380V 功率：4.5kW
4、加熱功率3KW5、
5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W，電壓220V ，50Hz
6、外形尺寸：150×500×2000mm
三、主要用途：
1、可測定散熱器的傳熱系數，
2、計算并分析散熱器的散熱量
3、與熱媒體流量和溫差的關系，
4、可進行散熱器的阻力測試
5、了解散熱器構造、性能
6、散熱器的安裝方法和排列方式對總熱量的影響
四、主要配置：
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
移動式鋼制實驗臺 |
1套 | |
|
2 |
電加熱器 |
3KW |
1套 |
|
3 |
流量調節閥 |
DN15 |
1套 |
|
4 |
壓力計 |
4-20ma |
1套 |
|
5 |
轉子流量計 |
4-20ma |
1套 |
|
6 |
循環水泵 |
1套 | |
|
7 |
循環水泵 |
1套 | |
|
8 |
水溫調節器 |
1套 | |
|
9 |
溫度測量儀表 |
1套 | |
|
10 |
溫度變送器 |
Pt100 |
1套 |
|
11 |
鋁合金防腐散熱器等 |
0.6平方 |
1套 |
|
12 |
不銹鋼水箱 |
1套 | |
|
13 |
電磁閥 |
1套 | |
|
14 |
下載線 |
1套 | |
|
12 |
數據軟件 |
1套 | |
|
16 |
控制采集模塊 |
1套 |
|
